Кожух защитный фланцевый • КЗФ

Исполнение:

Кожухи защитные металлические для фланцевых соединений и запорной арматуры изготавливаются согласно ТЗ или чертежам Заказчика. Самые распространенные ТУ, которые используются производителями в наименованиях защитных кожухов:
● ТУ 1417-003-62931192-2010;
● ТУ 3619-003-61178249-2010;
● ТУ 25.99.29-001-14767490-2017.

Данный вид изделия имеет различные названия, которые варьируются в своей аббревиатуре в зависимости от того или иного производителя, но являются по своей сути и назначению всё тем же защитным кожухом. Самые часто встречающиеся названия:
● КЗФ (Кожух защитный фланцевый);
● КЗФС (Кожух защитный фланцевый стальной);
● КЗФН (Кожух защитный фланцевый нержавеющий);
● КЗС (Кожух защитный стальной);
● КЗМ (Кожух защитный металлический);
● КЗН (Кожух защитный нержавеющий);
● КЗСН (Кожух защитный стальной нержавеющий).

Наш ассортимент:
*для фланцевых соединений.
● КЗФ-К (Кожух с кронштейном и петлёй)
● КЗФ-З (Кожух с замком и петлёй)
● КЗФ-ЗЗ (Кожух с замками)
● КЗФ-Б (Кожух с болтовым соединением и петлёй)
● КЗФ-ББ (Кожух с двусторонним болтовым соединением)
● КЗФ-ЛЗ (Ленточный с замком)
● КЗФ-ЛБ (Ленточный с болтовым соединением)
*для запорной арматуры.
● КЗФ-AК (Кожух с кронштейнами и петлёй)
● КЗФ-AЗ (Кожух с замками и петлёй)
● КЗФ-AЗЗ (Кожух с замками)
● КЗФ-AБ (Кожух с болтовым соединением и петлёй)
● КЗФ-AББ (Кожух с двусторонним болтовым соединением)

Кожух защитный — универсальное вспомогательное защитное приспособление для защиты от выбросов низкотемпературных и высокотемпературных жидкостей и газов в том числе агрессивных и токсичных с учетом их опасности для персонала, перекачиваемых под давлением и без давления, по трубопроводам, и может быть использовано для любого соединения трубопровода.

Кожух защитный PIPEWOOL предназначен для установки на фланцевые соединения и запорную арматуру трубопроводов, перекачивающие жидкие реагенты и химические среды, не вызывающие существенного влияния на основной материал кожуха.
Защитный кожух представляет из себя быстросъёмную металлическую конструкцию, состоящую из двух сборных элементов, которые фиксируются на фланцевом соединении или задвижке с помощью замков или подвижного кронштейна (легко, быстро и надёжно).

Диапазон температур эксплуатации металлического защитного кожуха: от -50°С до +450°С.

Защитные кожухи могут быть оборудованы Аварийной оснасткой для стравливания высокого давления жидкостей и пара внутри самой конструкции защитного кожуха, чтобы избежать его разрыва от воздействия лишней нагрузки.
● Дренажные отверстия;
● Аварийный шланг;
● Аварийный штуцер.
*Исполнение аварийной оснастки выполняется согласно ТЗ Заказчика по заранее предоставленным чертежам.

В соответствие с пожеланиями или необходимыми условиями Заказчика, продиктованными требованиями используемого проекта, конструкция защитного кожуха может быть дополнительно окрашена в нужный цвет.

Для того чтобы оформить заказ на изготовление защитного кожуха фланцевых соединений трубопровода и трубопроводной арматуры, необходимо выбрать тип стандартного исполнения конструкции, выбрать размеры конструкции (по таблице с маркировками) и отправить заявку с чертежами* нам на расчет. А также, можно заполнить и отправить нам опросный лист (находится в «каталоге продукта») по электронной почте или через форму обратной связи на сайте.

Благодаря тому, что металлический защитный кожух PIPEWOOL состоит из сегментов и имеет защелкивающиеся пазы, его легко устанавливать в кратчайшие сроки. Преимущество такой конструкции в многократности (многоразовости) её использования. Кроме того, такая разборная конструкция обеспечивает свободный доступ к трубопроводу и позволяет быстро проводить ремонтные работы.

Монтаж защитного кожуха не требует специальных умений и навыков, а так же специальных приспособлений и проводится в один этап:
● Фиксация кожуха происходит с помощью замков, подвижного кронштейна или болтового соединения.

Характеристики:

Температура: от -50°С до +450°С.
Давление (PN): от Ду 15 — до Ду 1200 Мпа.
– Диаметр оболочки изделия: от 115 мм и более (Согласно ТЗ Заказчика).
– Длина изделия: от 100 мм и более (Согласно ТЗ Заказчика).
– Тип и толщина металла: Zn 0,50/0,55/0,80/1,00 мм; Аl 0,50/0,80 мм; St 0,50 мм.
– Диаметр трубопровода: от 35 до 815 мм (Согласно ТЗ Заказчика).
Аварийная оснастка: Дренажные отверстия, штуцер, шланг (Согласно ТЗ и чертежам Заказчика).
Крепление сегментов конструкции: Замок; подвижный кронштейн; болтовое соединение.
– Направление монтажа: ► Двустороннее или Направленное.

.



Конструкция защитного кожуха для фланцевых соединений трубопровода, задвижек и трубопроводной арматуры успешно зарекомендовала себя в эксплуатации холодного и горячего водоснабжения, при транспортировке по трубам опасных веществ или жидкостей с высокой температурой, находящихся под высоким давлением, используемых на различных строительных и административных комплексах, промышленных предприятиях, предприятиях нефтяной и химической промышленности, медицинских и образовательных учреждениях, пищевых производствах, спортивных сооружений и высотных зданий.

Используется для защиты обслуживающего персонала в процессе аварийного обслуживания трубопровода на участках их соединений. Крепятся на фланцевые соединения трубопровода, задвижек и трубопроводную арматуру, путем их наружного покрытия с помощью быстроразъемных соединений.

Устанавливается на фланцевые соединения для защиты от расплескивания опасных рабочих сред при нарушении герметичности прокладочных материалов, воздействия коррозии соединяемых поверхностей.

Назначение защитных кожухов:
● Изделие относится к области вспомогательных защитных приспособлений для соединительных узлов трубопровода, таких как фланцевые соединения и запорная арматура.
● Изделие предназначено для защиты персонала и окружающего оборудования от разбрызгивания перекачиваемых под давлением высокотемпературных жидкостей и газов, в том числе агрессивных и токсичных с учетом их опасного воздействия на человека, выбросов связанных с разгерметизацией фланцевых соединенийи или задвижек.
Все применяемые кожухи должны обеспечивать надежную защиту персонала, возможность многократного применения, удобство и простоту монтажа.
● Устанавливаются на фланцы трубопроводов, перекачивающих жидкие реагенты и химические среды не вызывающие какого-либо воздействия на материал защитного кожуха.

В соответствие с пожеланиями или необходимыми условиями Заказчика, продиктованными требованиями используемого проекта, конструкция защитного кожуха может быть выполнена с дополнительной аварийной оснасткой в виде дренажных отверстий, аварийного шланга или штуцера, а также дополнительно окрашена в нужный цвет.

Для резервного запаса прочности и сохранения целостности защитной конструкции, в случае её аварийного обслуживания, возникает необходимость в наличии дренажных отверстий для снижения лишней нагрузки на защитный кожух.

Дренажные отверстия делаются на конструкции с тех сторон, которые направлены от стороны доступа к ней. Через отверстия стравливается давление жидкостей находящихся в агрессивном состоянии, а также их пары. Предотвращают разбрызгивание жидкостей и делают их направление прогнозируемым.

*С доступной стороны конструкции для обслуживания дренажные отверстия недопустимы!

Для задания прогнозируемого направления струи паров и разбрызгивающихся жидкостей используются штуцеры, которые в отличие от простых отверстий справляются с этой задачей более эффективно, что значительно повышает безопасность использования защитного кожуха при их обслуживания в случае аварийных ситуаций. Штуцеры устанавливаются в отверстия на конструкции с тех сторон, которые направлены от стороны доступа к ней.

*С доступной стороны конструкции для обслуживания установка штуцеров недопустима! Тем не менее, для возможности отведения направления вектора струи, штуцеры должны быть расположены так, чтобы доступ к ним не был затруднён!

Бывают ситуации когда есть необходимость в отведении даже прогнозируемого направления струи. Для задания определенного направления вектора отведения струи паров и разбрызгивающихся жидкостей на штуцер одевается аварийный армированный шланг высокого давления. Это позволяет спрогнозировать и решать даже такие сложные задачи, возникающие при нештатных ситуациях и в стеснённых условиях.

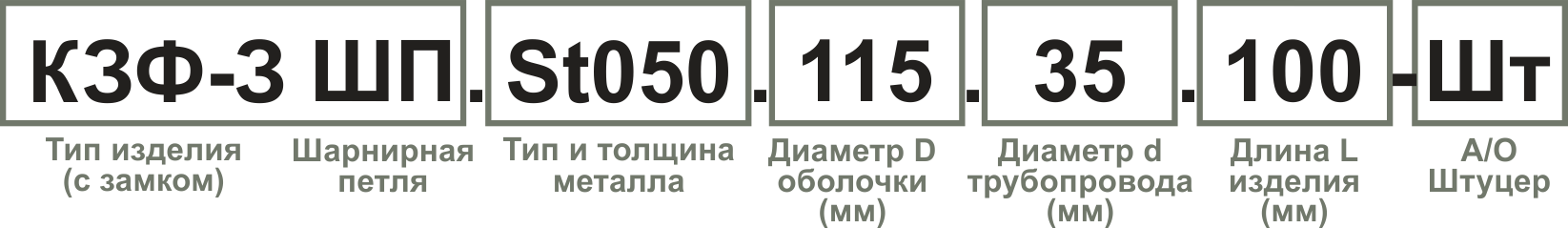

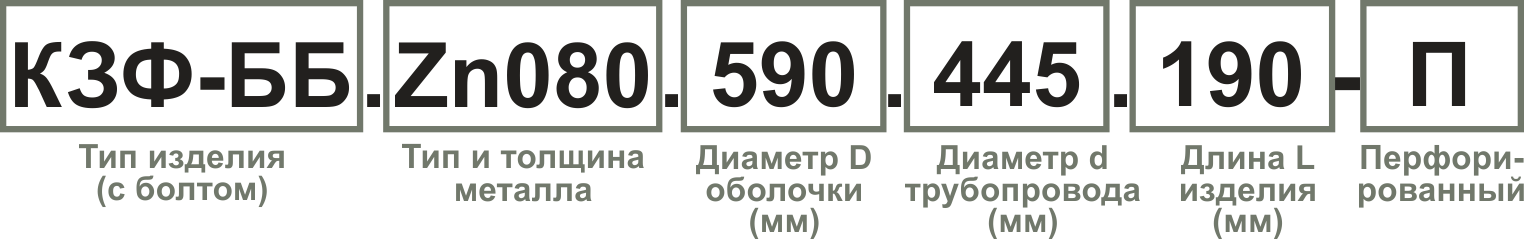

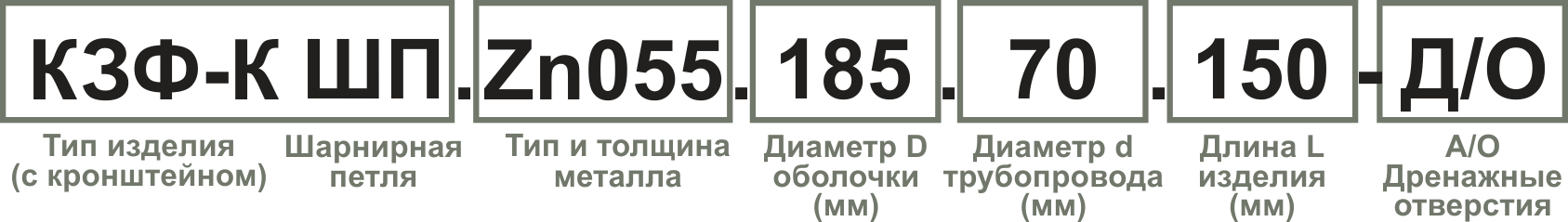

Примеры правильных маркировок изделий для корректного оформления заявки:



СТАНДАРТНЫЕ ЗАЩИТНЫЕ КОЖУХИ ДЛЯ ФЛАНЦЕВЫХ СОЕДИНЕНИЙ
ДУ Тип и Маркировка конструкции кожуха PN- Давление (Мпа) ØD- Наружный диаметр фланца (мм) Ød- Наружный диаметр трубы (мм) L- Длина фланцевого соединения (мм), включая шпильки крепления
15 КЗФ 15 до 40 115 35 100
15-160 КЗФ 15-160 160 115 35 110
20-40 КЗФ 20-40 до 40 115 35 100
20-160 КЗФ 20-160 160 135 35 130
25-40 КЗФ 25-40 до 40 125 45 100
25-63 КЗФ 25-63 63 145 45 130
25-160 КЗФ 25-160 160 145 45 130
32-160 КЗФ 32-160 160 160 50 140
40-40 КЗФ 40-40 до 40 125 45 100
40-63 КЗФ 40-63 63 175 60 145
40-160 КЗФ 40-160 160 175 55 155
50-40 КЗФ 50-40 до 40 170 70 110
50-63 КЗФ 50-63 63 185 70 150
50-160 КЗФ 50-160 160 205 70 160
65-40 КЗФ 65-40 до 40 190 90 110
80-40 КЗФ 80-40 до 40 205 105 120
80-63 КЗФ 80-63 63 220 105 150
80-160 КЗФ 80-160 160 240 105 190
100-40 КЗФ 100-40 до 40 240 125 150
100-63 КЗФ 100-63 63 260 125 170
100-160 КЗФ 100-160 160 275 125 210
150-16 КЗФ 150-16 до 16 290 180 130
150-25 КЗФ 150-25 25 310 180 150
150-40 КЗФ 150-40 40 310 180 150
150-63 КЗФ 150-63 63 350 180 220
150-160 КЗФ 150-160 160 360 180 255
200-16 КЗФ 200-16 до 16 345 240 130
200-25 КЗФ 200-25 25 375 240 170
200-40 КЗФ 200-40 40 385 240 190
200-63 КЗФ 200-63 63 415 240 230
200-160 КЗФ 200-160 160 440 240 296
250-16 КЗФ 250-16 до 16 415 295 150
250-25 КЗФ 250-25 25 435 295 170
250-40 КЗФ 250-40 40 455 295 220
250-63 КЗФ 250-63 63 480 295 240
300-16 КЗФ 300-16 до 16 470 344 176
300-25 КЗФ 300-25 25 495 352 204
300-40 КЗФ 300-40 40 525 362 250
300-63 КЗФ 300-63 63 540 365 250
350-16 КЗФ 350-16 до 16 530 390 184
350-25 КЗФ 350-25 25 565 400 220
350-40 КЗФ 350-40 40 590 410 270
400-16 КЗФ 400-16 до 16 590 445 190
400-25 КЗФ 400-25 25 630 452 240
400-40 КЗФ 400-40 40 670 462 290
500-16 КЗФ 500-16 16 720 620 200
500-40 КЗФ 500-40 40 810 570 330
700-16 КЗФ 700-16 16 1010 795 210
700-63 КЗФ 700-63 63 1145 815 560

*Очень важно формировать правильно маркировки изделий для корректного оформления Вашей заявки.• Наш менеджер — Ваш персональный гид, который поможет правильно сформировать заявку индивидуально для Вас.
• Наш инженер поможет сделать все необходимые расчеты и выбрать нужные виды изделий именно под Ваши задачи в соответствие со всеми требованиями и тех/заданием.

Дренажные отверстия делаются на конструкции с тех сторон, которые направлены от стороны доступа к ней. Через отверстия стравливается давление жидкостей находящихся в агрессивном состоянии, а также их пары. Предотвращают разбрызгивание жидкостей и делают их направление прогнозируемым.

*С доступной стороны конструкции для обслуживания дренажные отверстия недопустимы!

Для задания прогнозируемого направления струи паров и разбрызгивающихся жидкостей используются штуцеры, которые в отличие от простых отверстий справляются с этой задачей более эффективно, что значительно повышает безопасность использования защитного кожуха при их обслуживания в случае аварийных ситуаций. Штуцеры устанавливаются в отверстия на конструкции с тех сторон, которые направлены от стороны доступа к ней.

*С доступной стороны конструкции для обслуживания установка штуцеров недопустима! Тем не менее, для возможности отведения направления вектора струи, штуцеры должны быть расположены так, чтобы доступ к ним не был затруднён!

Бывают ситуации когда есть необходимость в отведении даже прогнозируемого направления струи. Для задания определенного направления вектора отведения струи паров и разбрызгивающихся жидкостей на штуцер одевается аварийный армированный шланг высокого давления.

ФОРМА ЗАЯВКИ ONLINE ДЛЯ ТЕХНИЧЕСКИХ СПЕЦИАЛИСТОВ:

*Если у Вас возникли вопросы или трудности с заполнением формы, Вы всегда (в любой момент!) можете обратиться к нашему инженеру.
Наш инженер (с удовольствием!) поможет Вам сделать все необходимые расчеты и выбрать нужные виды изделий именно под Ваши задачи в соответствие со всеми требованиями и тех/заданием.
